Đồng Hồ Đo Lưu Lượng Khối Nhiệt Chính Xác Cao & Bộ Điều Khiển Lưu Lượng Khối Cho Khí

Công nghệ đáng tin cậy cùng các giao diện chuẩn công nghiệp khiến dòng sản phẩm red-y thông minh — đồng hồ đo lưu lượng khối nhiệt (MFM) và bộ điều khiển lưu lượng khối (MFC) — đặc biệt phù hợp cho việc đo lường và điều khiển trong các hệ thống cung cấp khí và các ứng dụng kỹ thuật nhà máy.

PDF Bảng dữ liệu

Yêu cầu báo giá
Tính năng nổi bật Phiên bản Thông số kỹ thuật Phụ kiện Tải về
Image???

Đo Lường Chính Xác

Các thiết bị đo lưu lượng khối cung cấp độ chính xác cao và dải đo rộng với 2 phiên bản thiết bị khác nhau ‹Tiêu chuẩn› và ‹Hiệu suất cao›:

Độ chính xác lên đến ± 0.3% trên toàn thang đo + ±0.5% giá trị đọc được, Tỉ số dải đo 1 : 100 (có thể mở rộng dải đo theo yêu cầu)



Analog & Digital: 2 trong 1

Các đồng hồ đo lưu lượng khối và bộ điều khiển lưu lượng khối thuộc dòng red-y thông minh sử dụng công nghệ MEMS tiên tiến nhất và được trang bị tiêu chuẩn với giao diện Digital (Modbus RTU) cũng như giao diện Analog.

Ngoài ra, các giao diện Profibus, Profinet RT và EtherCAT cũng có sẵn theo tùy chọn.

Một số phụ kiện: dây cáp và nguồn cấp điện cũng được cung cấp.

Image???

Image???

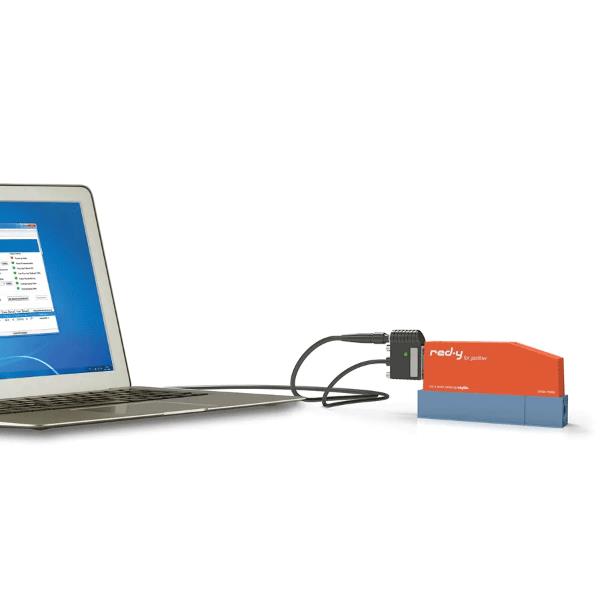

Phần mềm get red-y

Quản lý thiết bị hiệu quả với phần mềm get red-y miễn phí:

  • Xem lưu lượng và nhiệt độ
  • Thay đổi giá trị cài đặt
  • Chọn loại khí đo lường
  • Hiển thị dữ liệu đo dưới dạng trực quan
  • Điều chỉnh các tham số điều khiển

Các mô-đun tùy chọn của phần mềm get red-y:

  • Ghi dữ liệu
  • Trộn khí


Options

Màn hình tích hợp

Màn hình hiển thị các thông tin: lưu lượng, tổng lưu lượng (totalizer), đơn vị đo và điều khiển giá trị đặt (chỉ dành cho bộ điều khiển).

Đa dạng khí

Một đồng hồ đo hoặc bộ điều khiển có thể sử dụng cho tối đa 10 loại khí hoặc hỗn hợp khí khác nhau.

Profibus

Các thiết bị có sẵn giao diện Profibus, hỗ trợ các giao thức DP-V0 và DP-V1.

Industrial Ethernet

Có sẵn hai giao thức Ethernet công nghiệp: Profinet RT và EtherCAT.

Hệ thống khối khí

Các hệ thống thu gom khí cho phép tích hợp dễ dàng nhiều đồng hồ đo lưu lượng kỹ thuật số và bộ điều khiển lưu lượng vào một hệ thống kết hợp duy nhất.

Image???
???
Đồng hồ đo red-y thông minh GSM
  • Đo lưu lượng khối nhiệt chính xác cao
  • Đồng hồ đo lưu lượng khối (MFM)
  • Lưu lượng lên đến 60 ln/min (64 SLPM)
  • Kích thước thân ¼”
  • Phiên bản nhôm Anodized
???
Bộ điều khiển red-y thông minh GSC
  • Đo lưu lượng khối nhiệt chính xác cao
  • Bộ điều khiển lưu lượng khối (MFC)
  • Lưu lượng lên đến 60 ln/phút (64 SLPM)
  • Kích thước thân ¼”
  • Phiên bản nhôm Anodized
???
Lưu lượng lên đến 450 ln/phút (480 SLPM)
  • Đồng hồ đo lưu lượng/Bộ điều khiển lưu lượng lên đến 450 ln/min
  • Với kết nối khí G½”
???
Phiên bản Thép Không Gỉ

All mass flow meters and mass flow controllers are available in stainless steel electropolished.

???
Gaio diện Profinet RT và EtherCAT

Tất cả đồng hồ đo lưu lượng khối và bộ điều khiển lưu lượng khối đều có sẵn với giao diện Profinet RT và EtherCAT.

???
Giải pháp OEM Tùy chỉnh

Tối ưu hóa và đơn giản hóa quy trình của bạn với các giải pháp lưu lượng tùy chỉnh và mô-đun của chúng tôi.

Dải Đo
Tự do chọn Không khí/Toàn thang đo
  • Kích thước thân ¼” từ 0 … 25 mln/min đến 0 … 60 ln/min (từ 0 … 27 SCCM đến 0 … 64 SLPM)
  • Kích thước thân ½” từ 0 … 60 ln/min đến 0 … 450 ln/min (từ 0 … 65 SLPM đến 0 … 480 SLPM)


Phiên Bản Thiết Bị
“Tiêu chuẩn” Giải pháp kinh tế
  • Độ chính xác: ± 1.0% trên toàn thang đo*
  • Tỉ số dải đo: 1 : 50
“Hiệu suất cao” Với độ chính xác và tỉ số dải đo cao nhất (có sẵn cho GSM < 200 ln/min (200 SLPM) / GSC < 150 ln/min (150 SLPM) (không khí))
  • Độ chính xác: ± 0.3% trên toàn thang đo + ± 0.5% của giá trị đọc được*
  • Tỉ số dải đo: 1 : 100
  • *Có thể phát sinh sai số thêm ±0.25% đối với tín hiệu Analogue


Thông Số Hiệu Suất
Môi chất (hiệu chuẩn bằng khí thật)
  • Không khí*, O2*, N2, He, Ar, CO2, H2, CH4, C3H8 (các loại khí và hỗn hợp khí khác theo yêu cầu) *O2 & N2 được hiệu chuẩn bằng không khí
Thời gian phản hồi
  • Đồng hồ đo (GSM): ± 80ms*; Bộ điều khiển (GSC): ± 500ms*
    *Phụ thuộc vào cấu hình thiết bị và theo tiêu chuẩn SEMI E17-1011,
    5-100% dưới điều khiện tối ưu
Độ lặp lại
  • ± 0.2% trên toàn thang đo (theo tiêu chuẩn SEMI E56-0309)
Độ ổn định lâu dài
  • < 1% giá trị đo / năm
Nguồn cấp
  • 24 Vdc (18 – 30 Vdc), 15 Vdc theo yêu cầu
Dòng điện tiêu thụ (Phiên bản tiêu chuẩn)
  • Đồng hồ đo (GSM): tối đa. 100 mA; Bộ điều khiển (GSC): tối đa. 250 mA (GSC với van loại xDV* tối đa. 490mA)
  • *DV = Double Valve
Dòng điện tiêu thụ (Phiên bản Profinet RT / EtherCAT)
  • Đồng hồ đo (GSM): tối đa. 125 mA; Bộ điều khiển (GSC): Tối đa. 340 mA (GSC với van loại xDV* tối đa. 560mA)
  • *DV = Double Valve
Áp suất vận hành
  • 0.2 – 11 bar a (3 – 160 psia) / GSC với van loại 4.5/EQP và 8/EQP DV* max. 8 bar a (120 psia)
  • *DV = Double Valve
Nhiệt độ (Môi trường/khí)
  • 0 – 50°C (32 – 122°F)
Vật liệu thân
  • Nhôm Anodized, tùy chọn thép không gỉ được đánh bóng điện hóa
Seals
  • FKM, EPDM, tùy chọn FFKM
Độ nhạy áp suất
  • < 0.2% / bar của giá trị đọc được (điển hình với khí N2)
Độ nhạy nhiệt độ
  • 0.025% trên toàn thang đo cho mỗi 1°C (<0.012% cho mỗi 1°F)
Thời gian khởi động
  • < 1 sec. để đạt độ chính xác tối đa


Tích Hợp & Lắp Đặt
Tín hiệu Analog đầu ra
  • 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V
Tín hiệu Digital đầu ra
  • RS-485; Modbus RTU (Slave); LabView-VIs available
  • Option: Profibus DP-V0, DP-V1 / Profinet RT / EtherCAT
Kết nối quy trình
  • G¼” (BSPP* female) lên đến 60 ln/min (64 SLPM)
  • G½” (BSPP* female) lên đến 450 ln/min (480 SLPM)
Phần đầu vào
  • Không yêu cầu
Kết nối điện
  • Sub D plug, 9 pole
Hướng lắp đặt
  • Bất kỳ vị trí (tham khảo nhà sản xuất khi áp suất trên 5 bar hoặc lắp đặt theo chiều dọc)


An Toàn
Áp suất kiểm tra
  • 16 bara (240 psia)
Tỉ lệ rò rỉ
  • < 1 x 10-6 mbar l/s He
Tiêu chuẩn bảo vệ
  • IP50
EMC
  • EN 61326-1
1a

Cáp kết nối, nguồn cấp

Có sẵn nhiều loại cáp và bộ nguồn để tích hợp nhanh chóng đồng hồ đo và bộ điều khiển lưu lượng khối red-y thông minh:

  • Cáp giao tiếp với máy tính (USB)
  • Cáp giao tiếp tương tự
  • Nguồn cấp (24 Vdc)
2a

Hệ Thống Thu Khí

Hệ thống thu khí cho phép dễ dàng tích hợp nhiều đồng hồ đo lưu lượng kỹ thuật số và bộ điều khiển lưu lượng vào một hệ thống tổng hợp duy nhất.
3a

Đầu nối siết với lọc 50μ/ Thép không gỉ 1.4404 / 316L

Loại/Kết nối Seals trong FKM Seals trong EPDM
G1/4″ to 6mm Part-N° 328-1011 Part-N° 328-1031
G1/4″ to 1/4″ Part-N° 328-1012 Part-N° 328-1032
G1/4″ to 12mm Part-N° 328-1013 Part-N° 328-1033
G1/4″ to 1/2″ Part-N° 328-1014 Part-N° 328-103
G1/2″ to 12mm” Part-N° 328-1006 Part-N° 328-1026
G1/2″ to 1/2″ Part-N° 328-1007 Part-N° 328-1027
Bảng dữ liệu
4a

Đầu nối Tri-Clamp

Loại/Kết nối Seals trong EPDM
G 1/4″ to D 25 328-1421
G 1/2″ to D 50.5 328-1424
Bảng dữ liệu
5a

Đầu nối chân không (tương tự như VCR®)


Loại/Kết nối Seals trong FKM
G1/4″ / 1/4″ VCR Part-N° 328-1190
G1/2″ / 1/2″ VCR Part-N° 328-1191
VCO® & VCR® là các nhãn hiệu đã đăng ký của Swagelok
Bảng dữ liệu
6a

Đầu nối chân không gắn bích (tương tự như VCR®)

Loại/Kết nối Seals trong FKM Seals trong EPDM
G1/4″ / 1/4″ VCR Part-N° 328-1192 Part-N° 328-1193
VCO® & VCR® là các nhãn hiệu đã đăng ký của Swagelok
Bảng dữ liệu
7a

Đầu nối ren ngoài Legris / Đồng thau

Loại/Kết nối Seals trong NBR
G1/4″ to 6mm Part-N° 328-1211
G1/4″ to 8mm Part-N° 328-1212
G1/4″ to 10mm Part-N° 328-1213
G1/2″ to 8mm Part-N° 328-1216
G1/2″ to 12mm Part-N° 328-1214
G1/2″ to 14mm Part-N° 328-1215
red-y smart series Cable Accessories Accessories Datasheets EN, DE, FR
red-y smart series Product Information Product Datasheets EN, DE
Software get red-y Product Information Product Datasheets EN, DE
red-y smart & industrial series Digital Communication Overview Product Datasheets EN, DE
red-y smart series Display Option Product Datasheets EN, DE
red-y smart series Gas Block Systems Accessories Datasheets EN, DE
Tri-Clamp Fittings Accessories Datasheets EN, DE
Software get red-y V5.7.1.3 Software ML
red-y smart series Operating Instructions SN>110000 Operating Instructions EN, DE
Software get red-y Operating Instructions Operating Instructions EN, DE
red-y smart series Operating Instructions digital Communication Operating Instructions EN, DE
red-y smart series Operating Instructions Labview Operating Instructions EN, DE
red-y smart series Declaration of Conformity CE Certificates/Statements EN, DE
red-y smart series Declaration of Conformity UKCA Certificates/Statements EN, DE
red-y smart series Quick Start Guide Operating Instructions EN, DE
LabVIEW VIs (LabVIEW 2010 and higher) Software ML
LabVIEW VIs (LabVIEW 2011 and higher)  Software ML
LabVIEW VIs (LabVIEW 6 and higher) Software ML
LabVIEW VIs (LabVIEW 8.6 and higher) Software ML
red-y smart & industrial series Operating Instructions EtherCAT Operating Instructions EN
red-y smart & industrial series Tutorial EtherCAT TwinCat Operating Instructions EN
red-y smart & industrial series Operating Instructions Profinet Operating Instructions EN
red-y smart & industrial series Tutorial Profinet TwinCat Operating Instructions EN
